KJT-CT系列槽型光電式速度傳感器
- 檢測距離：5mm(凹槽寬度)
- 標準檢測物體：不透明體2×0.8mm
- 應差距離：0.025mm
- 光源（發光波長）：GaAs紅外發光二極管（940nm）
- 顯示燈*1：遮光時燈亮（紅色）
凱基特光電式速度傳感器，是自主研發、生產的多功能型光電式速度傳感器產品，融光電轉換電路、放大電路、邏輯處理電路和驅動輸出電路為一體。與國外同類產品比較具有功能更多且價格低的優勢，與國內同類產品比較具有響應快、精度高、質量穩定的特點。適應于機器人、自動化生產線、車床、機械手及機械臂組件、食品加工設備、印刷設備及其它工業機械設備等。
直接替代相關型號進口產品,并具有以下優勢：
■能耗低（小于15ma）；
■1KHz---3KHz高速響應;
■自動引腳極性保護，接線錯誤也不會損壞器件本身；
■純銅鍍銀引線,長期抗氧化，有效保障系統穩定;
■負載自動檢測功能，短路、過載時自動保護并發出黃色燈指示；
■內置放大器和數字轉換電路，統一輸出CMOS標準電平，方便信號采集，可直接與多種負載匹配；
■動作模式如光時ON和遮光時ON可通過“L”端與“+”端連接進行切換，運用此功能可以方便構成適合小控制系統；
技術參數
| 檢測距離 | 5mm(凹槽寬度) |
| 標準檢測物體 | 不透明體2×0.8mm |
| 應差距離 | 0.025mm |
| 光源（發光波長） | GaAs紅外發光二極管（940nm） |
| 顯示燈*1 | 遮光時燈亮（紅色） |
| 電源電壓 | DC5V--DC24V±10％ 脈動（p-p）10%以下 |
| 靜態消耗電流 | 20mA以下（NPN型） |

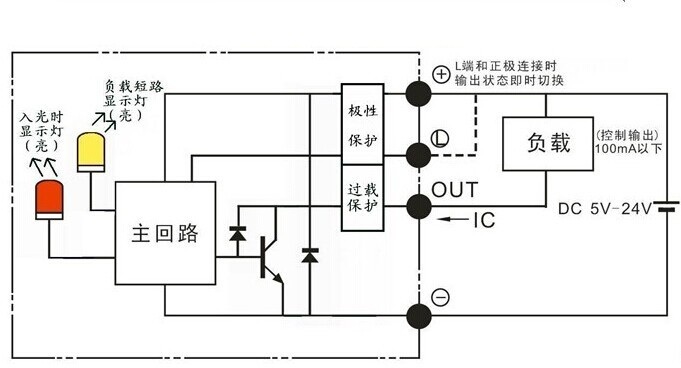

| KJT-CT671-YX 控制輸出 | 受光時紅色指示燈滅，NPN集電極無輸出；遮光時紅色指示燈亮，NPN集電極開路輸出DC5V--24V 、 100mA以下，殘留電壓0.5V以下（負荷電流100mA時）、殘留電壓0.3V以下（負荷電流40mA時） |

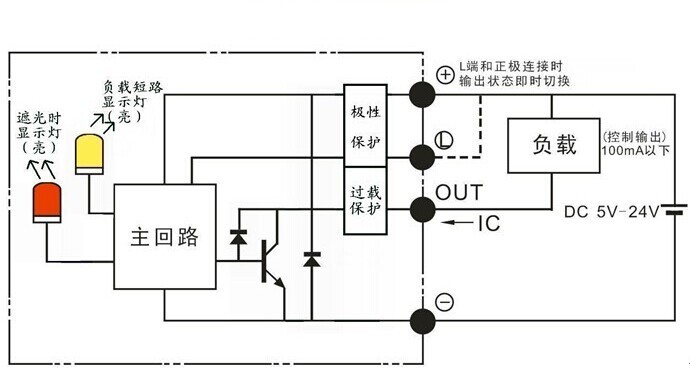

| KJT-CT671-YX 控制輸出 | 受光時紅色指示燈亮，NPN集電極無輸出；遮光時紅色指示燈滅，NPN集電極開路輸出DC5V--24V 、 100mA以下，殘留電壓0.5V以下（負荷電流100mA時）、殘留電壓0.3V以下（負荷電流40mA時） |
| 自動保護\警示 | 1、電源極性自動保護，接線錯誤時不會損壞傳感器； 2、負載檢測、保護，負載短路或阻抗過低時，自動關閉輸出電流，并發出黃色燈光警示 |
| 響應頻率 | 1KHz--3kHz |
| 使用環境照度 | 受光面照度 熒光燈：1000 1x以下 |
| 環境溫度 | 工作時：－25～+55℃ 保存時:－30～+80℃ |
| 環境濕度 | 工作時：5～85％RH 保存時:5～95％RH |

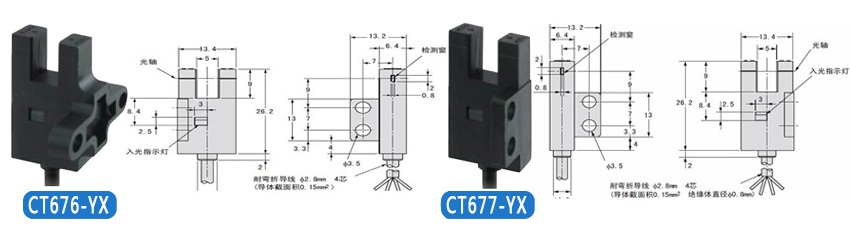

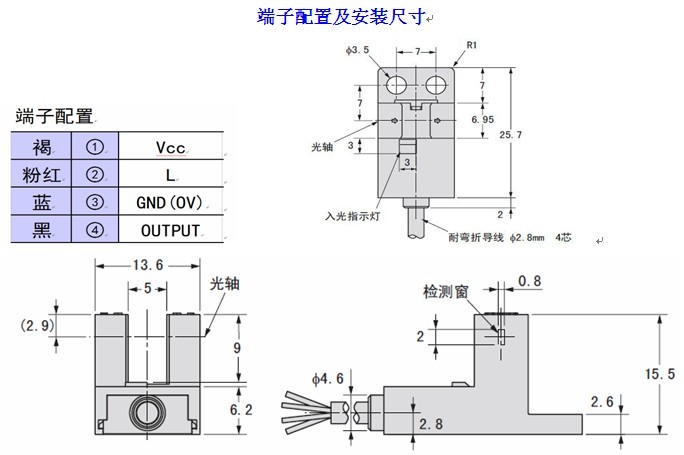

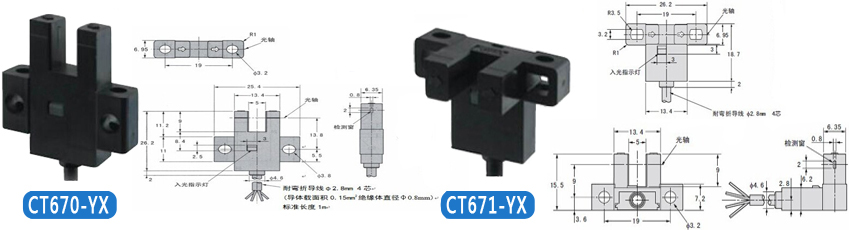

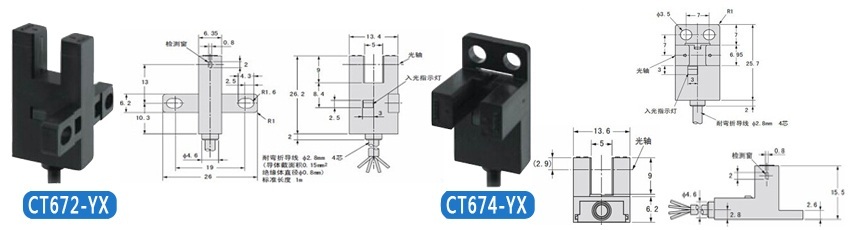

安裝方式
● 不可用膠水粘固 ●正確方法：使用螺絲釘固定
使用注意事項
● 本傳感器不可以作為人體保護檢測使用；
● 本傳感器為非防水、防塵構造。用于可能附著水、油等液體或空間漂浮塵粒過多的場合時，會因液體滲入或大量塵粒進入內部而發生故障；
● “L”引線與“+”引線相接時,輸出狀態即時轉換如：設傳感器現態為受光時指示燈亮、“out”沒有輸出電流，相接后指示燈仍亮、但“out”有輸出電流。其它各引腳接線錯誤時，傳感器不工作，但傳感器本身不會損壞；
● 公司對應用本產品的適合終用戶提供全方位技術支持，包括接口匹配、負載選擇方案及組成自動化系統等，如有本需求請與各經銷商聯系；
● 請不要在超過本系列產品額定使用條件下使用；
